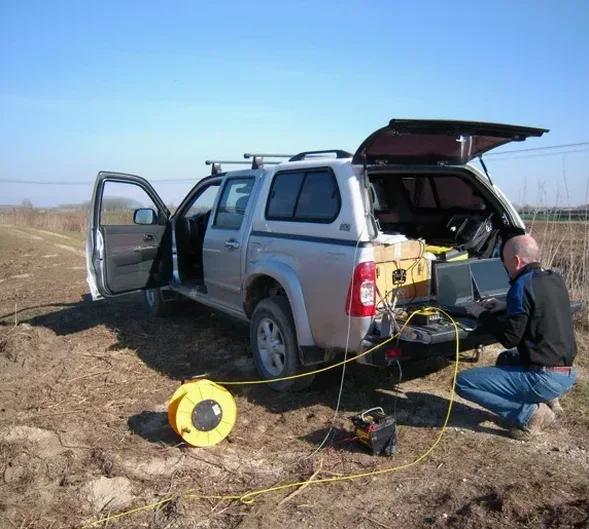

Em Olinda, a gente percebe que o relevo engana. As ladeiras do Sítio Histórico e os terrenos planos próximos à planície costeira escondem variações bruscas de competência no subsolo. A tomografia sísmica de refração/reflexão resolve isso na prática: entrega um perfil contínuo de velocidades de onda, identificando a profundidade da rocha sã, zonas de baixa rigidez e contatos geológicos sem precisar de dezenas de furos. Trabalhamos com arranjos de geofones e fontes mecânicas calibradas, processando os sismogramas no domínio da distância e do tempo para separar refrações críticas de reflexões em camadas mais profundas. O resultado é um modelo 2D do subsolo que orienta fundações e escavações com precisão, fundamental numa cidade onde o maciço cristalino aflora a poucos metros em alguns bairros e em outros está recoberto por sedimentos inconsolidados do Grupo Barreiras.
O contraste de impedância acústica entre o sedimento e o embasamento cristalino em Olinda é o dado-chave que a tomografia sísmica resolve sem ambiguidade.
Metodologia e escopo
Contexto geotécnico local
O erro mais comum que a gente vê nas obras aqui é confundir a cota de impenetrável da sondagem com o topo rochoso real. Em Olinda, a presença de blocos de arenito ferruginoso soltos no perfil de alteração faz o SPT parar, mas não significa que a fundação pode descarregar ali. Se o projetista não tiver um perfil sísmico, acaba especificando estacas cravadas que batem em falsa rocha e depois recalcam quando a carga atinge o solo mole abaixo. Já acompanhamos casos em que a tomografia sísmica de refração/reflexão revelou, abaixo do impenetrável, uma camada de 4 metros de silte argiloso com Vp de 400 m/s — inviável para ponta de estaca. Outro risco recorrente é ignorar o efeito de zona saturada na velocidade da onda P, achando que Vp alto é sempre rocha competente. A gente processa sempre os dois atributos e, quando o contraste é duvidoso, recomenda o ensaio MASW para obter o perfil de Vs e eliminar a ambiguidade.
Normas técnicas vigentes
ABNT NBR 15961-1 — Ensaios geofísicos: sísmica de refração, ABNT NBR 6122:2019 — Projeto e execução de fundações, ISSMGE — Diretrizes para métodos sísmicos de superfície em geotecnia
Serviços técnicos vinculados
Modelo de velocidades 2D
Tomograma processado com inversão por diferenças finitas, entregando seções de Vp e Vs com identificação de camadas e anomalias.
Perfil integrado com sondagens
Correlação direta entre a sísmica e os boletins de SPT ou CPT, ajustando o modelo geológico-geotécnico do terreno.
Parâmetros dinâmicos do solo
Cálculo de G₀, módulo de Young dinâmico e coeficiente de Poisson a partir das velocidades de onda, para análise de interação solo-estrutura.
Parâmetros típicos
Perguntas e respostas
Qual a diferença entre sísmica de refração e de reflexão para uma obra em Olinda?
A refração usa as ondas que viajam ao longo das interfaces entre camadas e é ideal para mapear o topo rochoso e as primeiras dezenas de metros — resolve a maioria dos projetos de fundação em Olinda. A reflexão registra as ondas que voltam à superfície após refletirem em camadas mais profundas e é indicada quando o alvo está abaixo de 40 ou 50 metros, como em túneis ou escavações profundas. Em muitos casos, a gente aplica as duas na mesma linha para cobrir tanto a zona rasa quanto a profunda.
Quanto custa um ensaio de tomografia sísmica de refração/reflexão em Olinda?
O custo varia conforme o comprimento da linha sísmica, o número de geofones e a fonte utilizada. Em Olinda, para arranjos típicos entre 46 e 115 metros, o investimento fica entre R$5.780 e R$12.110. Isso inclui mobilização da equipe, aquisição dos dados, processamento e relatório técnico com o tomograma interpretado. Linhas mais longas ou levantamentos combinados refração+reflexão podem ter custo adicional.
Em que tipo de terreno a tomografia sísmica funciona melhor em Olinda?
Funciona bem tanto nos morros com embasamento raso quanto na planície sedimentar. Nos terrenos altos, o contraste entre solo residual e rocha sã é forte e a refração entrega o perfil com nitidez. Na zona baixa, onde predominam argilas moles e areias, o desafio é maior porque a velocidade sísmica é baixa e as camadas têm pouco contraste — nesse caso, a gente costuma combinar com resistividade elétrica ou MASW para reduzir a ambiguidade na interpretação. Mais info.
