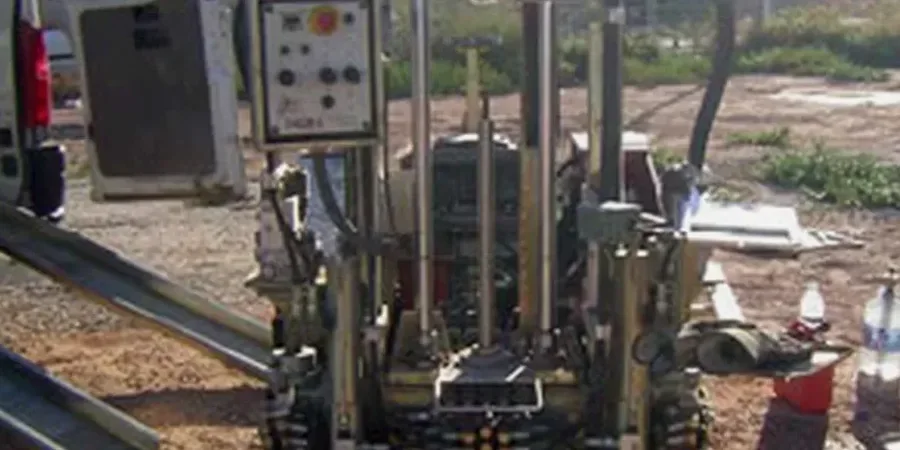

O cone elétrico do penetrômetro desce a uma velocidade constante de 2 cm/s, cravando-se nos sedimentos quaternários que caracterizam a planície costeira de Olinda. Diferente da percussão, o Ensaio CPT registra de forma contínua a resistência de ponta (qc) e o atrito lateral (fs) — dados que, cruzados, permitem identificar lentes de argila mole orgânica e camadas de areia compacta sem a perturbação de amostras. Em terrenos onde o lençol freático aflora a menos de 1,5 m de profundidade, como ocorre em bairros próximos ao Rio Beberibe, a rapidez do ensaio reduz a influência da pressão neutra nos registros. Complementamos a campanha com sondagens SPT quando a estratigrafia exige correlações com N60, e recorremos ao ensaio de placa de carga para validar a capacidade de suporte em cota de assentamento definida pelo perfil contínuo.
O perfil contínuo do CPT em Olinda revela lentes de argila orgânica com menos de 20 cm que comprometeriam estacas curtas — informação impossível de obter com ensaios de percussão.
Metodologia e escopo
Contexto geotécnico local
Com altitude média de apenas 16 m acima do nível do mar e extensas áreas de várzea a menos de 5 m de altitude, Olinda enfrenta risco permanente de recalques diferenciais em solos compressíveis. Dados da CPRM (Serviço Geológico do Brasil) indicam que a porção oriental do município assenta-se sobre depósitos flúvio-marinhos holocênicos com até 20 m de argila mole saturada — material cuja resistência não drenada (Su) pode ser inferior a 15 kPa. Um perfil de CPT mal interpretado nesse contexto leva ao subdimensionamento de estacas, que atravessam camadas resistentes superficiais e se apoiam em solo mole subjacente. O risco é agravado em construções próximas a canais e alagados, onde a variação sazonal do lençol freático altera as condições de poropressão durante a cravação do cone. A aquisição de dados com célula de carga calibrada conforme ISO 7500-1 garante a confiabilidade dos parâmetros geotécnicos extraídos.
Normas técnicas vigentes
ABNT NBR 12069:2019 — Solo — Ensaio de penetração de cone (CPT) in situ, ABNT NBR 6484:2020 — Sondagens de simples reconhecimento com SPT (correlações CPT-SPT), ABNT NBR 6122:2019 — Projeto e execução de fundações (classificação via CPT), ISO 7500-1:2018 — Calibração e verificação do sistema de medição de força
Serviços técnicos vinculados
Ensaio CPTU com medição de poropressão
Cone piezométrico de 10 cm² com pedra porosa saturada em glicerina, registrando qc, fs e u2 simultaneamente a cada 1 cm de profundidade. Essencial em solos saturados de baixa permeabilidade nas várzeas de Olinda.
Correlação CPT-SPT para fundações
Conversão dos parâmetros de cone para N60 equivalente, utilizando correlações regionais calibradas para solos da Formação Barreiras. Aplicável em projetos de estacas e sapatas em bairros como Carmo e Amparo.
Perfil contínuo de classificação de solo
Interpretação com ábaco de Robertson (1990) e Robertson & Wride (1998) para identificar tipologia de solo em tempo real. Ideal para mapeamento de lentes de areia em matriz argilosa, comuns nos aterros de Casa Caiada.
Parâmetros típicos
Perguntas e respostas
Qual o investimento para um ensaio CPT em Olinda?
O valor do ensaio CPT em Olinda situa-se na faixa de R$440 a R$680 por metro linear cravado, considerando mobilização de equipamento na Região Metropolitana do Recife e relatório técnico conforme ABNT NBR 12069.
Em que tipo de solo o CPT é mais vantajoso que o SPT?
O CPT é superior em solos argilosos moles e saturados, como os encontrados nas várzeas de Olinda, porque registra a resistência de forma contínua e mede a poropressão — dados que o SPT não fornece. Já em solos com pedregulhos ou cascalhos, o SPT é preferível porque o cone pode sofrer desvio ou dano.
O ensaio CPT causa vibração que possa afetar construções tombadas?
Não. A cravação do cone é quase-estática, a 2 cm/s, com nível de vibração desprezível. O ensaio é seguro mesmo a poucos metros de edificações históricas do Sítio Histórico de Olinda, desde que respeitado o afastamento mínimo de 1,5 m da projeção da construção.
Qual a profundidade máxima alcançável em Olinda?
Depende da compacidade do terreno. Nos sedimentos da Formação Barreiras, atingimos entre 15 e 20 m. Em depósitos de mangue com argila mole, o cone penetra até 25 m sem atingir a capacidade máxima do equipamento. A cravação é interrompida quando a resistência de ponta ultrapassa 100 MPa ou o desvio de verticalidade excede 2 graus.
